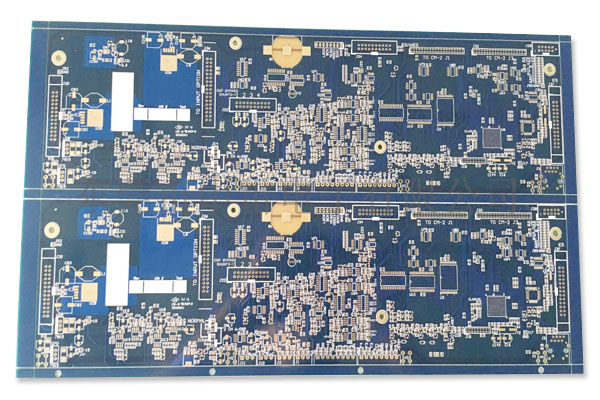

6层印刷电路板

　　上章介绍到6层线路板是由多个双面板组成，及它们之间的区别，今天介绍的内容是6层PCB线路板设计步骤;

　　1、PCB原理图编辑，6层线路板鉴于PCB板中可生存两层地，因而可将数地字及模拟地分开，至于分开地还是统一地，这触及到电磁干扰中信号最小回流路径问题，编辑完原理图后，切记一定要检查错误和查看封装管理器，查看元件封装。

　　2、新建PCB文档将原理图网络表导入进来，设置层结构，add?layer代表添加中间信号层，add?plane代表添加内部电源和内部地层，顶层/底层/中间信号层同样放置信号线(备注:信号线表示铜)无信号线区域为绝缘区，地层及内部电源会生成一层铜模，在切割内电导以时运用到的line表示腐蚀掉的铜，通?？梢岳斫馕詈毂硎颈桓辞?，其它区域表示铜模。

　　3、6层PCB线路布局，由于数字信号产生的干忧性大/抗干忧性强，模似信号产生的干忧性小，所以请务必做好数字器及模似器件分区，这样可有效减少干忧。另外做好地层及电源层信号走线布局，走线时应将关键高速信号线走在内信号层，由其需要注意的是，信号必须走在自己的地层上面。

　　4、鉴于6层电路板有两层地，制作地平面时需将AGND与DGND分开，分别不同位于二四层，将顶层及地层元件的地网络引脚用导线引出，接过孔连到相应位置的网络。
