什么是pcb抄板,pcb抄板方法

什么是pcb线路板抄板？

　　PCB线路板抄板又称PCB克隆，简单来讲pcb抄板就是在已有电子产品实物或电路板实物的前提下，利用反向研发技术手段对PCB板进行逆向解析，将产品原有的PCB文件、物料清单、原理图文件及PCB丝印生产文件进行1：1还原，再利用这些高科技术对资料和生产文件进行元件焊接、PCB制板、测试及调试，最后完成原线路板样板的完整克隆。

线路板抄板打样,pcb线路板抄板,专业pcb抄板公司,电路板抄板价格,pcb抄板教程,快速pcb抄板,pcb抄板费用

pcb板如何抄板?pcb抄板方法及步骤

　　1、当我们从客户哪里拿到一块完整的PCB线路板时，首先要记录好PCB板上所有元器件型号、参数及位置，特别是二三级管的IC缺口方向，最好用照相机拍几张清晰的照片，以便后面我们不确定位置的时候可以参考。

　　2、拆除PCB板上所有元件，将PAD孔里面的锡去掉后并用酒精把线路板清洗干净后，放入扫描仪内进行扫描，再用水纱纸将顶层和底层轻微打磨到铜膜发亮，再次进行扫描，这里需要注意的是：在进行扫描时PCB摆放位置一定要横平竖直，否则扫描的图象就无法使用。

深圳pcb抄板,pcb线路板抄板是什么,pcb电路板抄板,pcb板抄板,pcb抄板打样,pcb专业抄板

　　3、调整好画布的明暗度和对比度，使有铜膜的部分和沅铜膜部分有强烈对比性，然后将次图转化为黑白色，以便检查线路是否清晰。将图层保存为黑白BMP格式文件TOP.BMP和BOT.BMP。

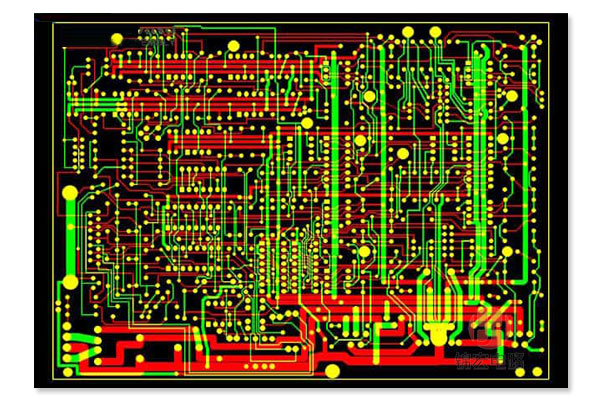

　　4、将两个BMP格式文件分别转化为PROTEL格式文件，再在PROTEL中调入两层，如过两层的PAD和VIA的位置基本重合后，在PROTEL中将TOP.PCB和BOT.PCB调入，合为一个图层就可以了。
