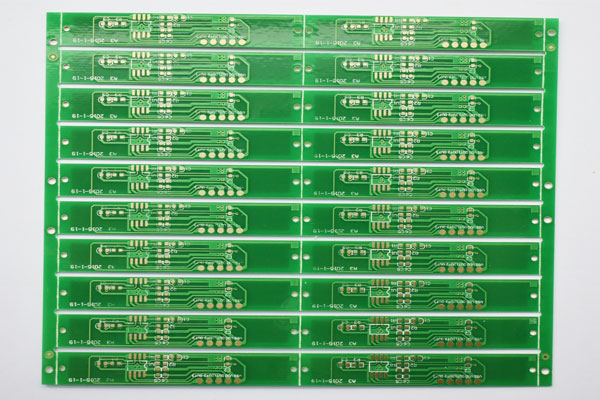

四层pcb电路板抄板

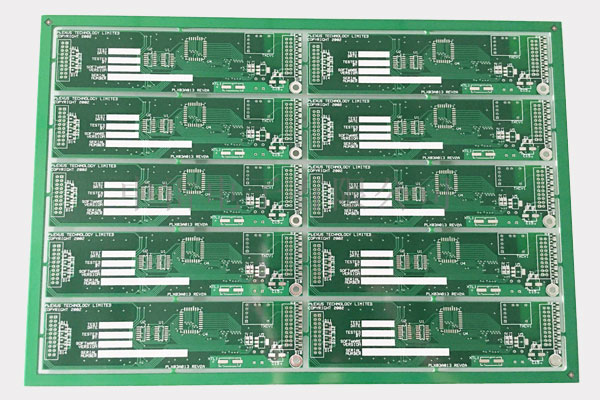

　　四层线路板抄板方法，四层电路板抄板步骤：

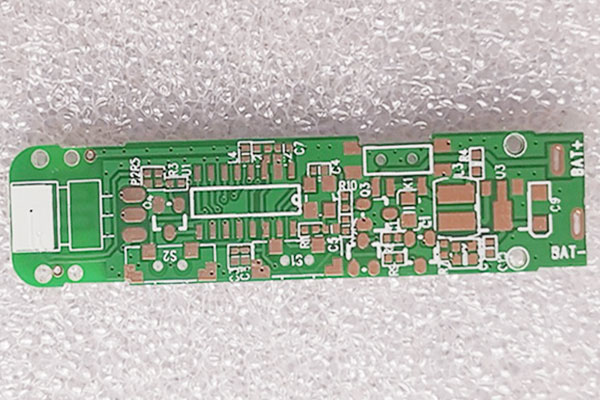

　　1、首先拆除四层PCB线路板上的所有元器件后，扫描PCB正反面，保存图片，起名：top、bottom上下面的意思，设置扫描DP可根据客度不同来设置。

　　2、将中层板用粗砂纸磨出来，漏出铜皮，清理干净后扫描图层，起名：mid1/mid2，注意：这个步骤需一层一层的去操作，需先把中间层1扫描完成后才可以直接中间层2的扫描间段。

　　3、在rhotosho里把每张图片转为水平，这样走出的线路不仅好看，而且多张图片也上下对齐，{这里建设将底层做成水平镜像，使上下图层方向一致，上下定位孔一致，｝最后把每张图层分虽保存成BMP文件。

　　4、使用采色抄板软件，打开BMP文件夹选择top文件，设置好DPI后就可以抄正面图层了，选择正面层开始放元件、过孔、导线等，正面层所有物件放完后打开bottom文件，这时你会发现正面画好的图和反面背景图没有对齐，这时我们需要将它们相应调整对齐后，选择反面层开始走反面层线、焊盘、填充等相关事宜，抄完反面层后，保存临时文件夹bottom-1，这时的文件资料已经是两层对齐、合层的文件了。

　　5、中间两板资料抄板过程请重复以上步骤。这时最后得到的文件就是四层合在一起的PCB资料，一款四层pcb电路板抄板工作就算大功告成了。
