线路板厂家对过孔的使用

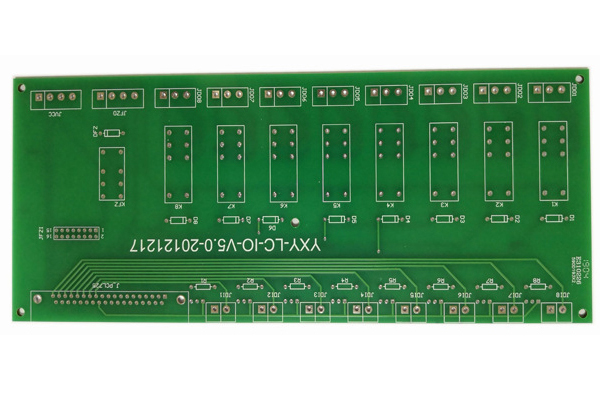

　　线路板厂家在高速PCB板设计中，看似简单的过孔往往也会给电路的设计带来很大的负面效应。为了减小过孔的寄生效应带来的不利影响，在设计中可以尽量做到：

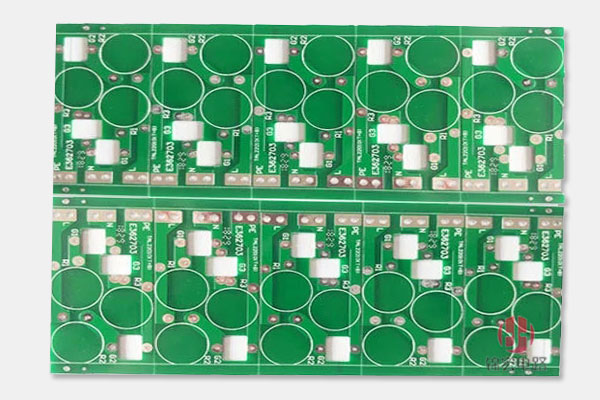

　　1.从成本和信号质量两方面考虑，选择合理尺寸的过孔大小。必要时可以考虑使用不同尺寸的过孔，比如对于电源或地线的过孔，可以考虑使用较大尺寸，以减小阻抗，而对于信号走线，则可以使用较小的过孔。当然随着过孔尺寸减小，相应的成本也会增加。

　　2.上面讨论的两个公式可以得出，使用较薄的PCB板有利于减小过孔的两种寄生参数。

　　3.PCB板上的信号走线尽量不换层，也就是说尽量不要使用不必要的过孔。

　　4.电源和地的管脚要就近打过孔，过孔和管脚之间的引线越短越好?？梢钥悸遣⒘蚨喔龉?，以减少等效电感。

　　5.在信号换层的过孔附近放置一些接地的过孔，以便为信号提供最近的回路。甚至可以在PCB板上放置一些多余的接地过孔。

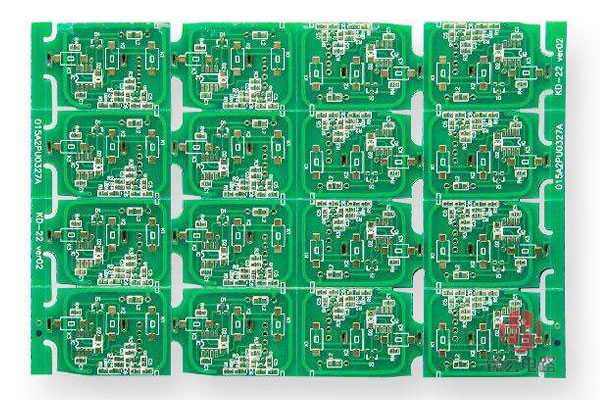

　　6.对于密度较高的高速PCB板，可以考虑使用微型过孔。
