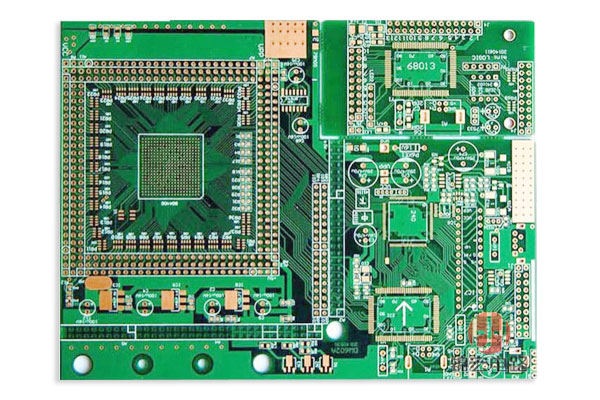

多层pcb电路板制作流程

　　批量生产PCB线路板厂家,多层PCB线路板制作流程：

　　1、打?。航嬷坪玫牡缏钒逵米≈酱蛴〕隼?，注意滑的一面面向自己，一般打印两张线路板，即一张纸上打印两张电路板。在其中选择打印效果最好的制作线路板。用绘制好的制板底图照相制版，版面尺寸应与PCB尺寸一致。

　　2、照相制板：软片剪裁-曝光-显影-定影-水洗-干燥-修版，要注意的是执行照相前应检查核对底图的正确性，曝光前，应调好焦距，双面板的相版应保持正反面照相的两次焦距一致。

　　3、裁剪覆铜板：用感光板制作电路板全程图解。

　　4、预处理覆铜板：用细砂纸把覆铜板表面的氧化层打磨掉，以保证在转印电路板时，热转印纸上的碳粉能牢固的印在覆铜板上。

　　5、转?。航蛴『玫牡缏钒宀眉舫珊鲜蚀笮?，把印有电路板的一面贴在覆铜板上，对齐好后把覆铜板放入热转印机，放入时一定要保证转印纸没有错位。

　　6、腐蚀：PCB经表面金属涂覆后，根据不同需要可进行助焊或阻焊处理。

　　7、钻孔：依据电子元件管脚的粗细选择不同的钻针，在使用钻机钻孔时，线路板一定要按稳，钻机速度不能开的过慢，钻孔时要注意安全操作。

　　8、线路板预处理：钻孔完后，用细砂纸把覆在线路板上的墨粉打磨掉，用清水把线路板清洗干净，水干后，用松香水涂在有线路的一面，并用热风机加热线路板，使钟松香快速凝固。

　　9、测试和终检：焊接完板上的电子元件，通过100%飞针测试，防止短路影响功能，并对这些缺陷进行修理，避免有问题及缺陷板件流出。
