双层pcb线路板抄板全过程

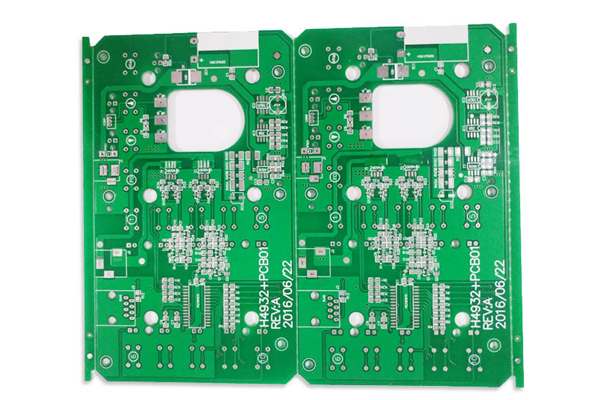

　　关于pcb抄板什么意思这个问题，这里就不给大家多做讲解了，今天给大家讲解的内容是双层PCB线路板最新抄板流程：

　　1，当我们从客户哪里拿到一块完整的PCB板样品时，首先应对电路板做份完整的口供，将其元器件位置记录清楚，特别是二、三级管和IC缺口方向，在拆掉所有元件之前最好用高清相机拍两张照片，以防到时记不清元器件位置。

　　2，在做好各种笔录后，将PCB板上所有器件拆掉，并将PAD孔里的锡清除，用酒精将PCB板洗刷干净，随后放入扫描仪内，此处需要注意的事项是：在扫描时候需稍调高些扫描像素，以扫描出较清晰的图像。再用水纱纸将顶层和底层轻微打磨至铜膜发亮，放入扫描仪，启动PHOTOSHOP，用彩色方式将两层分别扫入。注意：线路板在扫描仪内摆放必须要横平竖直，不然扫描出的图象将无法使用。

　　3，调整画布对比度及明暗度，使有铜膜的部分和没有铜膜的部分对比强烈，然后将次图转为黑白色，检查线条是否清晰，如果不清晰，则重复本步骤。如果清晰，将图存为黑白BMP格式文件TOP.BMP和BOT.BMP，如果发现图形有问题还可以用PHOTOSHOP进行修补和修正。

　　4，将两个BMP格式的文件分别转为PROTEL格式文件，在PROTEL中调入两层，如过两层的PAD和VIA的位置基本重合，表明前几个步骤做的很好，如果有偏差，则重复第三步。所以说pcb抄板是一项极需要耐心的工作，因为一点小问题都会影响到质量和抄板后的匹配程度。

　　5，将TOP层的BMP转化为TOP.PCB，注意要转化到SILK层，就是黄色的那层，然后你在TOP层描线就是了，并且根据第二步的图纸放置器件?；旰蠼玈ILK层删掉。不断重复知道绘制好所有的层。

　　6，在PROTEL中将TOP.PCB和BOT.PCB调入，合为一个图就OK了。

　　7，用激光打印机将TOPLAYER，BOTTOMLAYER分别打印到透明胶片上(1：1的比例)，再把胶片放到那块PCB上，确认是否无误，如果没错，你就大功告成了。
