PCB板孔铜厚度,电路板正?？淄穸仁嵌嗌?/h1>

发布时间：2019年12月04日　　点击次数：

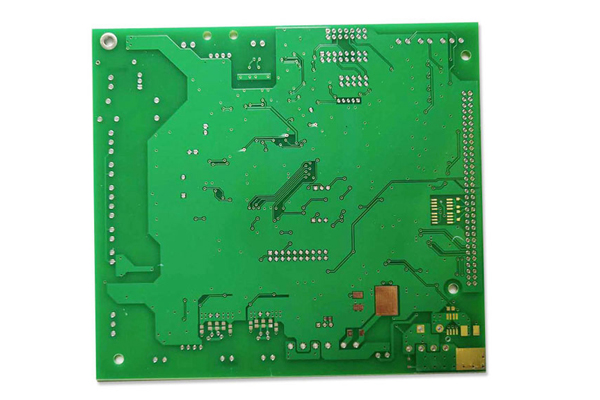

　　线路板上的孔一般分为有铜孔和无铜孔，无铜孔主要作用为定位和安装，一般属于比较大的孔，0.8mm以上。而有通孔一般属于是插件或者是过孔，pcb板上常见最多的孔应该是过孔(导通孔)，插件孔孔径比过孔尺寸要大，一般在0.5以上，基于安插电容，电阻，插座等等元器件。

　　

　　

　　过电孔主要是起导通作用，孔径一般偏小，常见的孔径为0.3以下，随着精密板的增多，产品功能要求增多，线路板层数增加，孔径也是越来越小，最小的孔径为0.1mm。需要激光钻孔。过孔要起到导通作用，里面需要有铜皮才能导通，所以铜的厚度，饱和度，孔铜的质量自然成了电路板后期工作的关键。

　　一般来说，pcb板的孔铜壁要求厚度为10um-20um，电流要求大一些的产品可能要求25.4um以上。由于孔铜是后期电镀上去，不像面铜是原材料自带的，所以孔铜质量取决于后期电路板厂的生产加工。电镀时间长短，电镀线的工作质量等等。一般要求饱和的孔铜板子，希望在电镀线上尽量把时间给到足够，否则容易造成孔铜不够，另外铜球也要求纯洁赶紧，否则会造成起泡?？淄还换嵩斐上呗钒搴笃诠ぷ鞴讨卸下?，或者烧掉。
