    pcb线路板压合流程介绍

    发布时间:2019年12月23日  点击次数:

      线路板压合流程

      1.概念

      将多张做好电路图形的芯板通过半固化片,在高温高压的条件下粘合在一起

      2.压合主要涉及物料

      1)完成图形的覆铜板;2)PP;3)铜箔;

      3.流程

      1)棕化的目的:清洁板面并且粗化铜面,增加结合力

      2)预叠的目的:将多张完成图形的覆铜板及PP根据层次预叠在一起

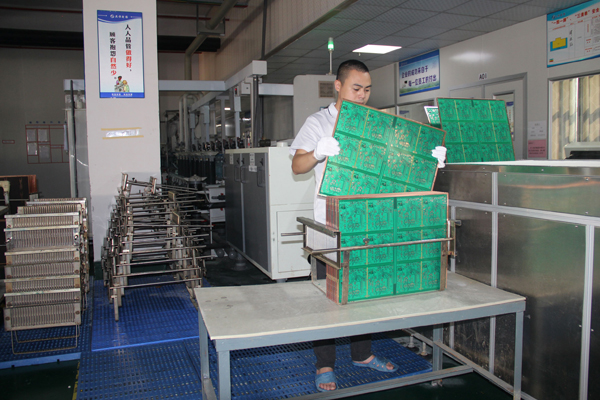

    PCB线路板压合,电路板压合,PCB压合,线路板压合




      3)热熔的目的:将叠合在一起的多层板经过高温预融合在一起(板边融合),减少层和层之间的偏移度

      4)预排的目的:将多张预融合板和铜箔并列在压机的托盘上面

      5)压合的目的:通过高温高压将有图形的覆铜板和PP完全融合在一起

      6)X-RAY钻靶:通过激光照射将内层图形定位孔钻出,便于CNC钻孔定位

      4.优势

      1)最高可以生产32L板

      2)CCD热熔机:最小层间对位精度2mil

      3)排版线:全自动裁切铜箔,最薄可以生产三分之一oz铜箔

      4)压机:拥有非常高的平整度,温度均匀性高,最高温度可以达到280℃

      5)X-ray:打靶精度2mil
