    电路板上锡不良的原因是什么?怎么预防PCB上锡不良呢?

    发布时间:2020年04月24日  点击次数:

      电路板在SMT生产贴片时会呈现不能很好的上锡,一般呈现上锡不良和PCB裸板表面的洁净度有关,没有脏污的话基本上不会有上锡不良,二是,上锡时本身的助焊剂不良,温度等。那么电路板生产加工中常见电锡不良具体主要表现在哪呢?呈现这种问题后该怎么解决呢?

      1.PCB的板面镀层有颗粒杂质,或者基板在制作过程中有打磨粒子遗留在了线路表面。

      2.PCB板面附有油脂、杂质等杂物,亦或者是有硅油残留

      3.PCB板面有片状电不上锡,PCB板面镀层有颗粒杂质。

      4.高电位镀层粗糙,有烧板现象,PCB板面有片状电不上锡。

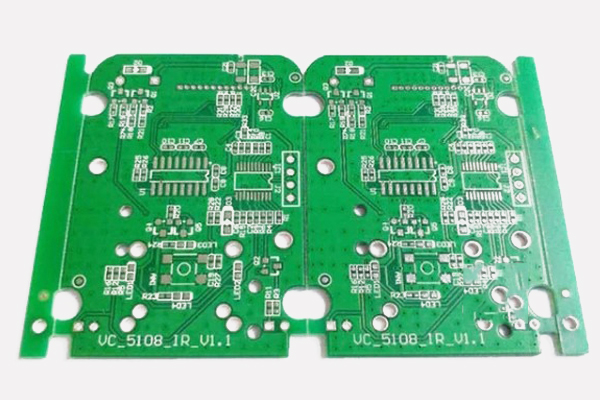

    电路板上锡不良原因,怎么预防PCB上锡不良


      5.基板或零件的锡面氧化及铜面晦暗情形严重。

      6.一面镀层完整,一面镀层不良,低电位孔边有明显亮边现象。

      7.低电位孔边有明显亮边现象,高电位镀层粗糙,有烧板现象。

      8.焊接过程中没有保证满足的温度或时刻,或者是没有正确的运用助焊剂

      9.低电位大面积镀不上锡,板面有细微暗红色或红色,一面镀层完整,一面镀层不良。

      PCB电路板电锡不良状况的改进及预防计划:

      1.药水成份定时化验剖析及时添补加、添加电流密度、延伸电镀时刻。

      2.不定时检查阳极的消耗量合理的补加阳极。

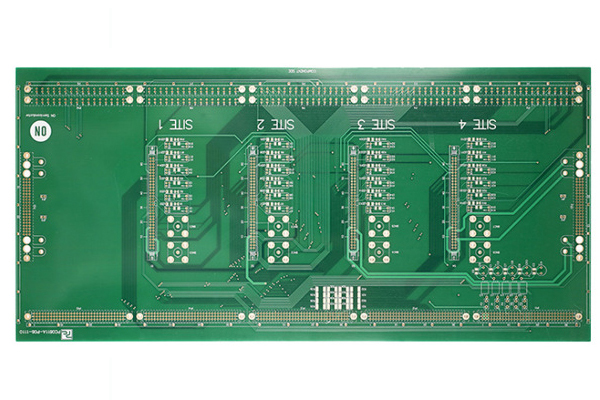

    怎么预防线路板上锡不良




      3.赫氏槽剖析调整光剂含量。

      4.合理的调整阳极的散布、适量减小电流密度、合理规划板子的布线或拼板、调整光剂。

      5.加强镀前处理。

      6.减小电流密度、定时对过滤体系进行保养或弱电解处理。

      7.严格控制贮存过程的保存时刻及环境条件,制作过程严格操作。

      8.运用溶剂洗净杂物,如果是硅油,那么就需要选用专门的清洗溶剂进行洗刷

      9.控制PCB焊接过程中温度在55-80℃并保证有满足的预热时刻

      10.正确运用助焊剂。
