    pcb正片和负片的区别

    发布时间:2019年11月05日  点击次数:

      PCB板正片与负片输出工艺有哪些差别?

      负片:一般是我们讲的tenTIng制程,其使用的药液为酸性蚀刻

      负片是因为底片制作出来后,要的线路或铜面是透明的,而不要的部份则为黑色或棕色的,经过线路制程曝光后,透明部份因干膜阻剂受光照而起化学作用硬化,接下来的显影制程会把没有硬化的干膜冲掉,于是在蚀刻制程中仅咬蚀干膜冲掉部份的铜箔(底片黑色或棕色的部份),而保留干膜未被冲掉属于我们要的线路(底片透明的部份),去膜以后就留下了我们所需要的线路,在这种制程中膜对孔要掩盖,其曝光的要求和对膜的要求稍高一些,但其制造的流程速度快。



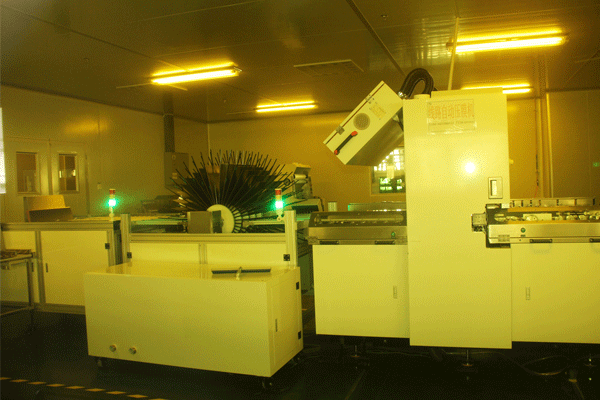

    pcb正片,pcb负片




      正片:一般是我们讲的pattern制程,其使用的药液为碱性蚀刻

      正片若以底片来看,要的线路或铜面是黑色或棕色的,而不要部份则为透明的,同样地经过线路制程曝光后,透明部份因干膜阻剂受光照而起化学作用硬化,接下来的显影制程会把没有硬化的干膜冲掉,接着是镀锡铅的制程,把锡铅镀在前一制程(显影)干膜冲掉的铜面上,然后作去膜的动作(去除因光照而硬化的干膜),而在下一制程蚀刻中,用碱性药水咬掉没有锡铅?;さ耐?底片透明的部份),剩下的就是我们要的线路(底片黑色或棕色的部份)。

      PCB板正片有什么好处,主要用在哪些场合?

      负片就是为了减小文件尺寸减小计算量用的。有铜的地方不显示,没铜的地方显示。这个在地层电源层能显著减小数据量和电脑显示负担。不过现在的电脑配置对这点工作量已经不在话下了,我觉得不太推荐负片使用,容易出错。焊盘没设计好有可能短路什么的。

      电源分割方便的话,方法有很多,正片也可以用其他方法很方便的进行电源分割,没必要一定用负片。
